Explications : Un diagramme, c'est une mesure en degré pour connaître au degré prêt ce que parcour le vilebrequin entre l'ouverture et la fermeture d'une lumière d'admission ou d'échappement.

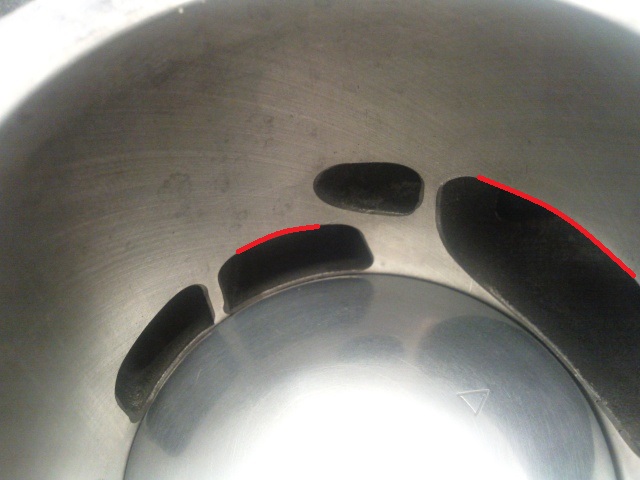

Mesure et prépas : On mesure un diagramme simplement avec un disque gradué en degré que l'on fixe sur la queue du vilebrequin côté allumage. On positionne le piston après avoir passer le PMH (Point Mort Haut) juste au bord du haut de la lumière que l'on veut mesurer mais il ne faut pas que l'on puisse regarder dedans ! Il faut vraiment être à fleur (au niveau du trais rouge ci-dessous) ! Et l'on positionne et fixe correctement son disque à diagramme à zéro face à un repère. Ensuite on fait tourner le vilebrequin pour que le piston descende au PMB (Point Mort Bas) jusqu'à ce qu'il revienne fermer la lumière en haut, à fleur également, et l'on relève la mesure. En fonction de la mesure relevée, on va pouvoir déterminer de combien de milimètre on peu agrandir la lumière en question. Si l'on agrandir de 2mm par exemple, il ne faut pas oublier de faire un léger chanfrein pour que le ou les segments ne bloquent pas dans la lumière.
